程力牌吸尘车_后置滚扫吸尘车
车辆型号 | 东风吸尘车 | 备注 | ||
生产企业 | 程力专用汽车股份有限公司 | |||
产品型号 | CLW5120TXC6HL型吸尘车 | |||
二类底盘型号 | EQ1125SJ8CDC | |||
轴距 | 3800 mm | |||
发动机型号 | 底盘发动机 | 云内150马力； | 可选其它 | |
副发动机 | 87马力 | |||
发动机额定 功率 | 底盘发动机 | 110KW | ||
副发动机 | 103kW | |||
最大爬坡角 | 30% | |||
最小转弯直径 | ≤10m | |||
排放 | 国六 | |||
加速行驶车外噪声 | ≤84dB (A) ，满足噪声二阶段要求 | |||
最高车速 | 89 km/h | |||
空调 | 原厂 | |||
刹车 | 气刹 | |||
制动距离 | ≤10 m | |||
质量 参数 | 整备质量 | 7220kg | ||
最大总质量 | 11995 kg | |||
额载定质量 | 4580,4645 kg | |||
尺寸 参数 | 外形尺寸 (长×宽× 高) | 7200×2230,2350，2270×2970 mm | ||
后部防护离地高度 | 475 mm | |||
吸扫 作业 | 清扫效率 | ≥98% | ||
最大吸入粒度 | 80mm | |||
吸扫宽度 | 2.2 m | |||
最大清扫能力 | 35000 m³/h | |||
吸扫行驶速度 | 3-20 km/h | |||
水箱额定容量 | 1.8m³ | |||
垃圾 箱 | 滤筒仓/垃圾箱容量 | 2.8 / 5 | ||
卸料门开启角度 | ≥50° | |||
液压阀 | 海德瑞沃液压阀 | 合资 | ||
控制开关 | 西门子 | 进口 | ||
风机 | 免维护离心式 | 国产 | ||
控制系统 | 智能总线控制系统 | 进口 | ||
文字概述整车配置：
一、产品概述：CLW5120TXC6HL吸尘车是我公司针对北方地区及部分特殊路况设计生产的新款吸尘车。该车同时具备吸尘车及洗扫车作业功能，清扫作业时不受天气、路况、环境因素影响，实现全天候作业。
该吸尘车是采用东风型国六二类原厂汽车底盘改装,加装副发动机、风机、垃圾箱、高压泵系统，后置吸盘带滚刷，工作视频探头，自动脉冲清理功能，液压系统、专用装置电控系统和副车架等改装而成。
1、采用东风原厂底盘国六云内150马力，轴距3800，6档变速箱，8.25真空胎，空调 ABS(可选其它底盘)
2、副发动机采用性能强劲的五十铃87马力发动机。
3、 自动离合器驱动风机，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
4、采用高品质耐磨免维护离心风机，效率高风量大，使用寿命长。
5、水箱容积1.8方，滤筒仓2.8，垃圾箱容,5m³，内部加装进口防水材料滤筒，能有效地对树叶，石子，灰尘进行粗细处理，厢体采用倾翻卸料。
6、主吸盘的宽度达到2200mm。4个高度可调的吸嘴轮，能方便调整和保证吸盘与路面间合理间隙，加置后滚扫及高压系统，从而达到更好的吸尘效果，清洁效率更高。（根据路况选择干式和湿式作业模式）
7、自动脉冲清理功能，副机带打气泵和容积气罐，达到一定气压时，开起脉冲反吹装置，对箱体内滤筒进行反吹震动，使工作中的滤筒不容易堵塞，有效提高吸力，从而能达到更好的清洗效果，电脑控制，可调脉冲间隔时间。
8、驾驶室智能液压系统驱动主吸盘升降、脉冲清理功能、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
9、驾驶室内装有显示屏，当车辆工作时可以对车辆后主吸盘进行监视，让工作无死角，使驾驶员更加便利，更高效。
10、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。
11、采用高品质液压电磁阀，关键电控元件采用德国西门子电器开关，可靠性高，使用寿命长。
12、液压元件采用集成叠加设计，驾驶室电液集中控制，操作方便。
13、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。
14、非不锈钢件经电泳防锈处理，经久耐用。
15、副架承重梁用方钢焊接而成，保障了整车安全性，让车辆行驶更安全。
16、外观造型电脑设计，高位侧裙，曲面过渡，整体协调匀称。达到低油耗，低噪音，流线型外观设计.
程力汽车股份有限公司环卫车东风系列吸尘车是我公司作为环卫设备之一，是一种集路面清扫、垃圾回收和运输为一体的新型高效清扫设备。可广泛应用于干线公路，市政以及机场道面、城市住宅区、公园等道路清扫。路面扫路车不但可以清扫垃圾，而且 还可以对道路上的空气介质进行除尘净化，既保证了道路的美观，维护了环境的卫生， 维持了路面的良好工作状况，有减少和预防了交通事故的发生以及进一步延长了路面的 使用寿命。在国内利用路面吸尘车进行路面养护已经成为一种潮流。吸尘车是清扫系统 的专用环卫车辆，主要用于大中型城市环卫部门进行清扫作业工作。吸尘车极大地解放 了环卫工人的工作强度，提高了工作效率，减少了扬尘等二次污染。
（一）适用范围
1.城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙等路面、路沿的日常清洁工作。
2.吸尘车适用于像水泥厂、煤厂，搅拌站等路面灰尘太厚的地方。
（二）结构设计和组成部分
吸尘车行走部分等组成。包括二类汽车底盘、副梁、副发动机、风机、离合器、副发机机仓、高压系统、垃圾箱、吸盘、后滚刷、马达、电控系统、气路系统装置等组成。
（三）产品功能介绍及展示
工作原理：副发动机驱动液压油泵和风机工作。液压油泵驱动扫盘下降同时，马达驱动后滚刷转动，开始作业。吸盘利用风机产生的负压，将垃圾经风管吸入垃圾箱贮存。
程力的吸尘车是一种省时、省钱、省力、高效节能环保的新理念环卫产品。
(四)产品优点：
1.新颖的箱体造型
采用垃圾箱后置的布置方式，半封闭式副发动机仓，人员轻松进入，整体结构紧凑，维修方便；垃圾箱采用优质碳钢板制成，防腐性能极优，三角折弯造型，顶部折边过渡，避免棱角分明的视角效果，整体外观新颖而大气。
2.高效的吸盘
风道系统是吸尘车气力输送系统的基础，它包括吸嘴、箱体管道、风机等三大部分，决定了垃圾的吸拾力，气流的损失，系统的功率等，是吸尘车设计中的关键部分。
3. 电控系统：智能总线电控控制系统和遥控两套操，便于驾驶员在车辆行进过程中及作业状态时可调整作业模式，安全性高。
4.高效离心风机
采用高品质免维护离心风机，风机效率高，使用寿命长，叶片材料采用特殊钢制作，其特殊的叶片形状极其不易磨损。
5.便利的PTO接口
副发动机采用五十铃87马力，副发动机通过侧取力口 (PTO口) 直接驱动液压泵，提高传递效率，减少支撑座过渡，节省油耗减少用户使用成本，有效的减少故障率。
6. 动力输出系统
吸尘车副发动机动力采用车用离合器+气缸控制的输出保护装置，保证副发动机无负荷起动、无负荷停机，解决了副发动机动力冲击大的问题，更好的保护了发动机、风机。
配置高
(1) 底盘：采用东风原厂国六3800轴距二类底盘，云内150马力，万里扬6档，电控中控锁空调，配置高、动力强劲、爬坡有力、 各部位均进行加强设计处理，质量稳定，售后服务体系健全。
(2)上装：后置吸盘，吸盘两边带小钢丝扫刷，吸盘内部滚刷用钢丝刷带高压喷水杆，单马达链条传动；五十铃87马力副发动机，不锈钢水箱垃圾箱，品孚高压泵，海德瑞沃电磁阀组及油缸；西门子电控开关，室内智能一键控制系统，室外遥控操作，免维护自动离合器免维护风机，手动泵应急系统，进口防水材料滤筒，垃圾箱自洁，自动脉冲清理功能，右/后工作影像，尾部LED箭头灯。
双层结构垃圾箱：垃圾箱采用上下两层双层结构，底部灰尘仓，上层为湿式垃圾仓，内设转换风道、垃圾干湿分离。湿式垃圾仓内部加装高压自洁喷杆，可通过高压水流将吸覆在垃圾箱内垃圾冲出。
方盖法兰除尘滤芯：箱体滤筒仓采用全新设计滤筒仓，加大垃圾箱两侧仓门，方便从仓门处直接将滤芯取出。并选用方盖法兰除尘滤芯替换原有的单孔竖置滤芯。安装时只需先将滤芯从侧门塞入滑道内，然后转动锁紧转杆，滤芯便安装完成。安装过程中无需拆装螺栓。仅仅依靠转动锁紧转杆完成滤芯的安装及拆卸。
3.作业范围广
从几十微米灰尘至30-50mm的石子、树叶、泥沙等杂物，进入吸盘内一次作业均能全部去除。路面清扫宽度 2200mm，清扫能力 30000m²/h-35000m²/h。
4.结构简单，易损件少
整车上装 90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性， 拆卸方便，易于更换，维护费用低，更换效率高。
5.水箱、垃圾箱容积大，作业时间长：
水箱容积可达1.8m³，滤筒仓2.8，垃圾箱总容积达 5m³ ，可适宜长时间作业。

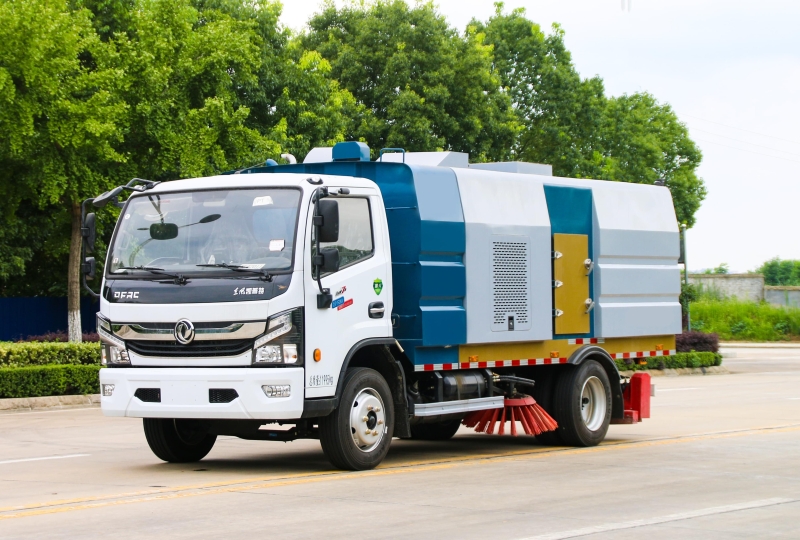

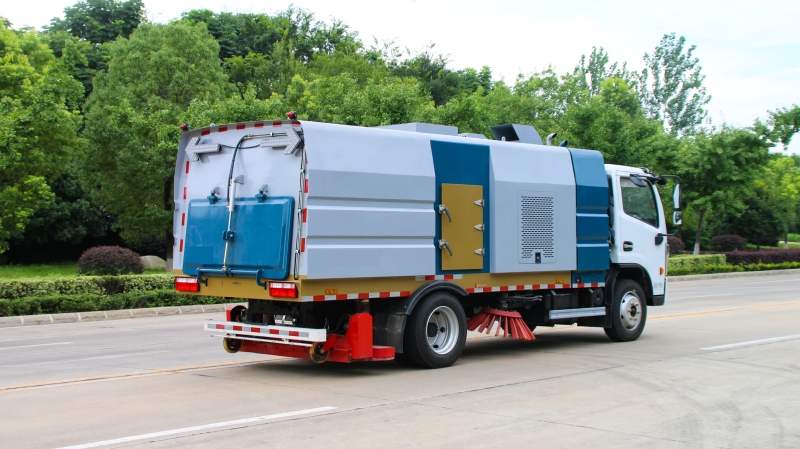

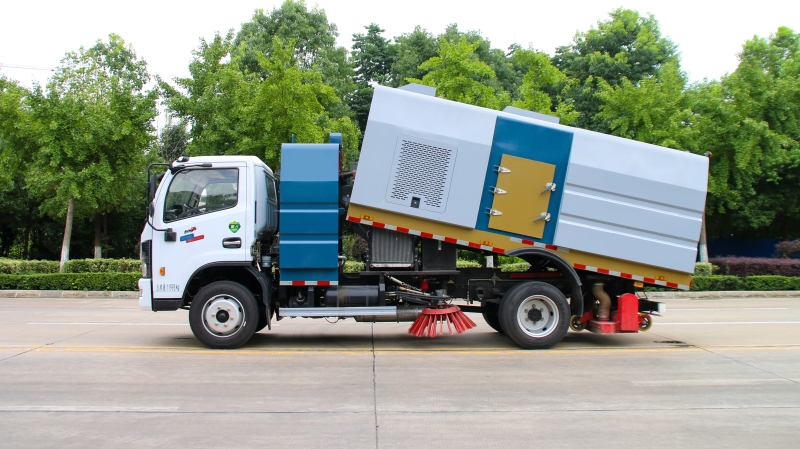

程力牌吸尘车_后置滚扫吸尘车照片
