新全顺中轴中顶监护型救护车（柴油国六）
1、产品目录
序号 | 产品名称 | 产品型号 |
1 | 新全顺中轴中顶监护型救护车（柴油国六） | CL5042XJH6BYS |
2、产品简介
新全顺中轴中顶监护型救护车采用江铃福特推出的福特新全顺中轴车型改装。采用福特 2.0TPumaTDCi 柴油发动机，全系标配定速巡航系统，中控大屏倒车影像，配置全方位主动+被动安全保护系统，时速可达160km/h；使Bosch ABS+EBD 技术，能够主动探测和分析路况，合理调整行车方向；采用国内领先硼钢板材，高钢性底盘一体铸造，多支横梁增加强度；整体车身重心低、更稳定，有效确保驾驶者的安全；医疗舱空间宽大，设计合理；全车采用国内领先的医疗车改装技术，适用于各类医院及急救中心，特别适合病人转院及市内急救。
3、车辆参数与标准配置
技术要求
改装基型车（底盘车）：福特新全顺中轴中顶柴油国六
外观颜色：白色/红色
公告参数
最大总质量 | 3510kg |
乘员人数 | 7人（含担架人数） |
轴距 | 3300 mm |
车体尺寸:长×宽×高mm | 5341,5520×1986,2060×2455,2580 |
医疗舱尺寸:长×宽×高mm | 2600×1700×1720 |
接近/离去角(°) | 19/21,19/22 |
最高车速 | 160km/h |
发动机型号 | DURATORQ4D20C6H（手动挡）/DURATORQ4D20B6H（自动挡） |
发动机排量 | 1.998L |
排放标准 | 国Ⅵ |
额定功率 | 105KW |
燃油箱容量 | 80L |
驱动型式 | 前置前驱 |
最小离地间隙 | 141mm |
变 速 箱 | 6MT手动挡/9AT自动挡 |
悬挂型式 | 麦弗逊式独立悬架/钢板弹簧非独立悬挂 |
助力类型 | 齿轮齿条式、液压助力转向 |
制动型式 | 前盘后盘，液压制动 |
医疗警示外观
车身结构 | 采用钢质加强型框架结构设计，安全可靠。 车体右侧配滑动门，后端采用双开尾门结构、开口宽度大，便于医患人员、担架的 上下。 |
车辆外观 | 全车身白色，车头、车身两侧以及车尾门贴红十字徽标，四周贴车身彩条，颜色鲜 艳、醒目，有效警示。 医疗舱玻璃贴 2/3 磨砂玻璃纸，有效保护病人隐私 |
警示灯具 | 流线型一体式 LED 警灯总成（高分子材料注塑成型），警报器喇叭功率 100W，线控式控制器,内配 LED 灯组。两侧及尾部各安装蓝色爆闪灯，有效警示。 |
医疗舱救护设施
救护系统 | 自动上车担架：担架由高强度铝合金制成， PVC防水海绵床垫，靠背可调节；加粗的椭圆形腿管，四周均匀分布的辅助上车轮以及铝块大大增加了井架的承重力，仅需一人便轻松完成上车过程。 担架平台：采用优质铝合金材料制作，辅助担架上下车。 输液架：在医疗舱顶部安装1套铝合金导轨式输液架，含2个折叠挂钩。 |
医用氧气控制系统 | 两个 10L 钢质氧气瓶，公称压力 15MPA（重量轻，便于装卸更换），同时配备两个单表式减压阀、两个德式氧气终端、一个呼吸机接口及一个墙式氧气吸入器。病人吸氧时可控制出氧量，并配有湿化瓶为病人提供湿润氧气，更利于病人吸氧。 |
医疗电器系统
照 明 灯 | 4 只 12V 舱内照明灯，光源稳定，照射面大，2盏输液射灯。 |
逆 变 器 | 车载式正弦波1000W，频率稳定，电压稳定、输出功率稳定，为车上设备提供供电；2 组 220V/12V 多功能插座（可接二/三孔、交/直流两用）。 |
消毒灯 | 1 盏智能化定时紫外线消毒，保证舱内卫生安全。 |
空气循环系统
空调/暖风 | 1套后空调和后暖风装置，冷暖独立控制，根据需要合理调控舱内温度。 |
换气扇 | 在车顶安装1套DC12V带吸气、排气的多功能换气扇，能有效保障医疗舱内空气高效循环。 |
医疗舱橱柜/内饰配置 | |
中隔墙总成 | 在驾驶室和医疗舱之间安装 1 套新型环保材料制作的中隔墙，中隔墙上设置 1 个玻璃观察窗， 便于前后舱观察、沟通。 |
橱柜总成 | 安装 1 套新型环保ABS一体成型材料制作的长条设备柜，柜体上设置有抽屉、空格柜等储物空间； 安装 1 套新型环保ABS一体成型材料制作的氧气瓶柜，柜体内可容纳 2 个10L 氧气瓶； 安装 1 套新型环保ABS一体成型材料制作的吊柜，吊柜采用滑门结构，方便开启柜门； 安装 1 套长条座柜，含坐垫、靠背、两点式安全带。 |
医疗舱内饰 | 医疗舱内饰：采用新型轻体ABS一体成型材料制作，防水、防霉、抗菌、易清洗。 医疗舱地板：采用医用地板革材料制作，防滑、防水、防霉、抗菌、易清洗。 |
辅助设备
侧拉门推拉窗 | 平贴式推拉玻璃窗。 |
对讲机 | 在驾驶舱和医疗舱各安装1个免提式话麦，方便前后舱人员沟通、交流。 |
灭火器 | 医疗舱配备1套1kg干粉式灭火器。 |
污物桶 | 医疗舱配备 1 个带盖脚踏式污物桶。 |
安全扶手 | 在医疗舱顶部安装 1 根长条形扶手。 |
紧急锤 | 在医疗舱安装 1 把紧急锤。 |
选装配置
负压净化装置 | 1 套，启动负压装置时,舱内相对压强在-30Pa～-10Pa。 |
行车辅助系统 | 行车记录仪 |
铲式担架 | 1 副，（担架仓选配） |
楼梯担架 | 1 副，承重：160kg |
侧门踏板 | 辅助侧拉门上车 |
尾门踏板 | 辅助尾门上车 |

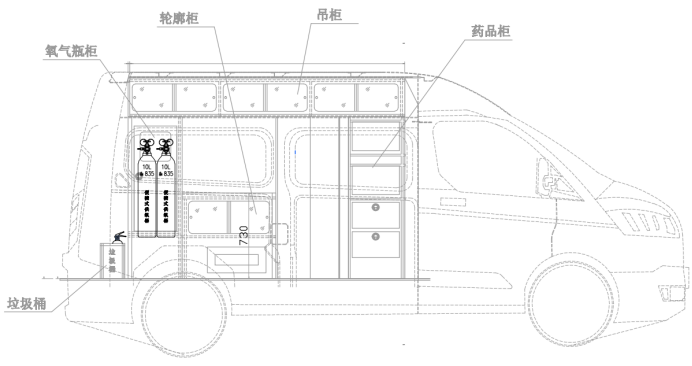

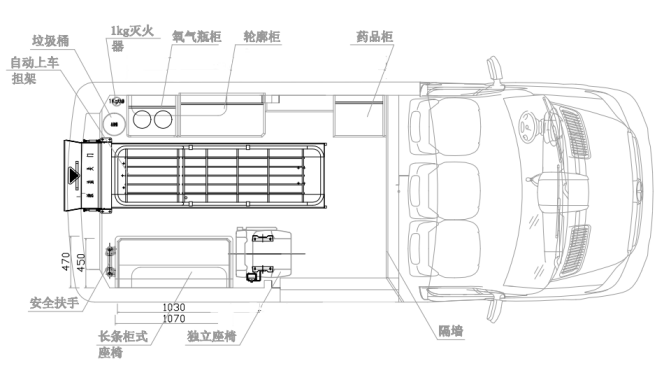

4、平面设计图

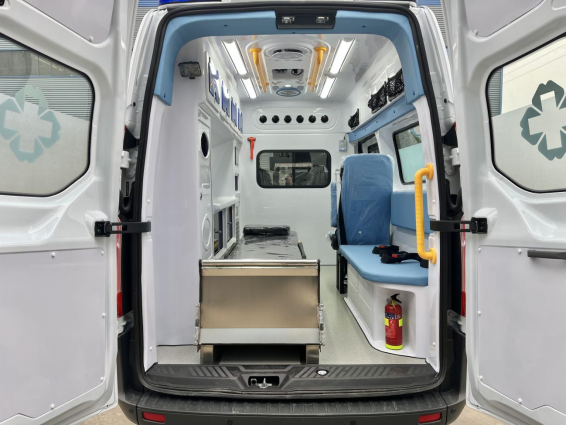

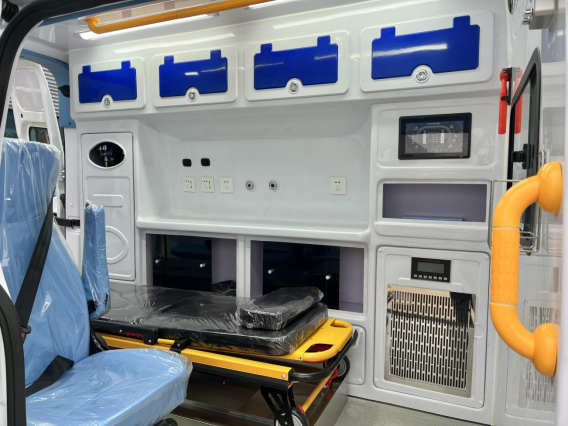

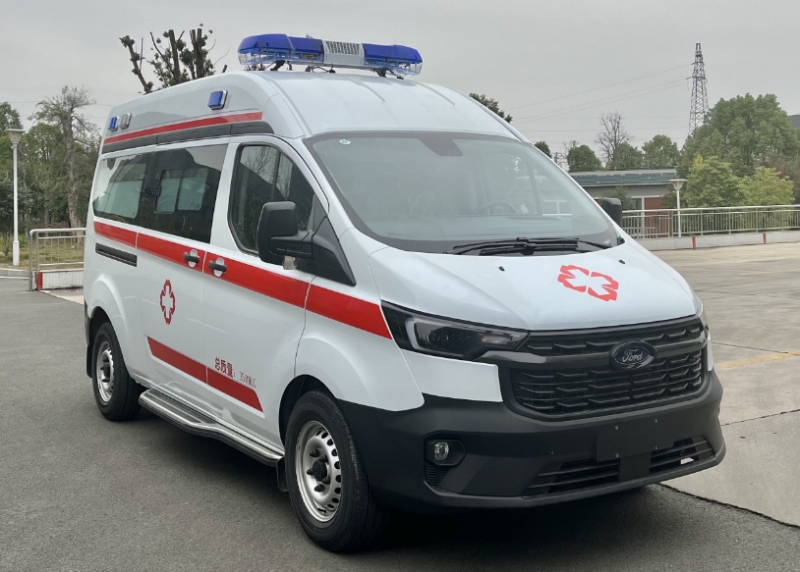

5、参考图片（本图片仅供参考，以客户实际订购为准）
6、配置清单
序号 | 配置名称 | 型号/图号 | 主要功能/技术参数 | 单位 | 数量 | 备注 | ||
一 | 救护系统 | |||||||
㈠ | 担架及器械 | |||||||
1 | 自动上车担架 | 承重:181KG | 副 | 1 | ||||
2 | 滑轨式输液夹持器 | 承重:2.5KG | 套 | 1 | ||||
㈡ | 供氧设施 | |||||||
1 | 氧气瓶 | 10L | 钢制、公称压力15MPA | 个 | 2 | |||
2 |
氧气吸入器 | 氧气接口为两级滚针自锁结构、可有效保护用氧、带刻度式湿化瓶 |
只 |
1 | ||||
3 | 呼吸机接口 | 快速插接式 | 只 | 1 | ||||
4 | 调压阀 | 单表式 | 只 | 2 | ||||
二 | 外观、警示系统 | |||||||
㈠ | 警示灯具 | |||||||
1 | 前顶爆闪警灯总成 | 蓝色爆闪 | LED,喇叭功率 100W | 套 | 1 | |||
2 | 前顶端两侧爆闪 | 蓝色爆闪 | LED | 只 | 2 | |||
3 | 后顶端两侧爆闪 | 蓝色爆闪 | LED | 只 | 2 | |||
4 | 后顶端两侧爆闪 | 白色爆闪 | LED | 只 | 2 | |||
5 | 尾门爆闪 | 蓝色爆闪 | LED | 只 | 2 | |||
㈡ | 彩条及标识 | |||||||
1 | 救护标志 | 反光膜 | 颜色鲜艳,醒目,有效警示 | 套 | 1 | |||
2 | 车身彩条 | 反光膜 | 颜色鲜艳,醒目,有效警示 | 套 | 1 | |||
3 | 磨砂膜 | 2/3 大小 | 右侧及后门 | 套 | 1 | |||
三 | 电器系统 | |||||||
㈠ | 电源配置 | |||||||
1 | 逆变器 | 1000W | 套 | 1 | ||||
2 | 交/直流插座 | 组合插座 | 交/直流两用插座 | 组 | 2 | |||
㈡ | 车内照明 | |||||||
1 | 室内照明灯 | DC12V | LED | 盏 | 4 | |||
2 | 输液射灯 | DC12V | LED | 盏 | 2 | |||
㈢ | 辅助设施 | |||||||
1 | 后空调 | 昊银 | 加装后空调 | 套 | 1 | |||
2 | 后暖风 | 昊银 | 加装后暖风 | 套 | 1 | |||
3 | 对讲机 | DS-236 | 免提对讲 | 套 | 1 | |||
4 | 换气扇 | 可换气及吸气双功能 | 套 | 1 | ||||
㈣ | 消毒设施 | |||||||
1 | 紫外线消毒灯 | HTD-8W | 定时功能 | 盏 | 1 | |||
四 | 橱柜/内饰系统 | |||||||
㈠ | 橱柜系统 | |||||||
1 | 中隔板总成 | ABS一体成型材料 | 套 | 1 | 含观察窗 | |||
2 | 左侧设备柜 | ABS一体成型材料 | 套 | 1 | ||||
3 | 左侧氧气柜 | ABS一体成型材料 | 套 | 1 | ||||
4 | 左侧吊柜 | ABS一体成型材料 | 套 | 1 | ||||
㈡ | 内饰系统 | |||||||
1 | 车顶内饰 | ABS一体成型材料 | 防水、防腐、耐磨、抗菌、易清洗 | 套 | 1 | |||
2 | 医用地板 | 医用地板革 | 防滑、防水、防腐、耐磨、抗菌、易清洗 | 套 | 1 | |||
五 | 其 它 | |||||||
1 | 单人座椅 | 佳禾 | 蓝色仿皮 | 套 | 1 | |||
2 | 长排柜式座椅 | 双人 | 套 | 1 | ||||
3 | 灭火器 | 干粉式 | 1kg | 个 | 2 | |||
4 | 扶手杆 | 黄色 | 车顶安全扶手 | 件 | 1 | |||
5 | 安全锤 | 逃生应急设施 | 个 | 1 | ||||
6 | 污物桶 | 脚踏式 | 个 | 1 | ||||
7、选装配置清单
序号 | 配置名称 | 规格 | 主要功能/技术参数 | 单位 | 数量 | 备注 |
1 | 负压净化装置 | 启动负压装置时,舱内相对压强在-30Pa～-10Pa | 套 | 1 | ||
2 | 行车辅助系统 | 行车记录仪 | 套 | 1 | ||
3 | 铲式担架 | 担架仓选配 | 副 | 1 | ||
4 | 楼梯担架 | 承重：160kg | 副 | 1 | ||
5 | 侧门踏板 | 辅助侧门上下车 | 套 | 1 | ||
6 | 尾门踏板 | 辅助尾门上下车 | 套 | 1 |
